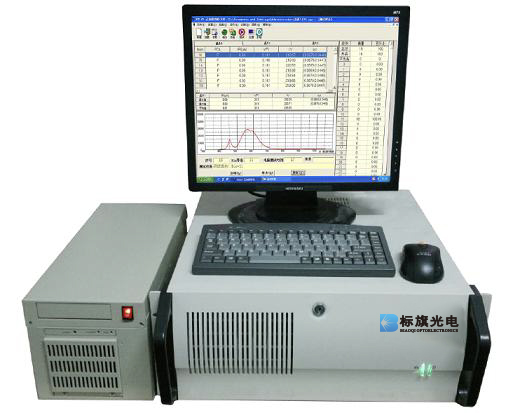

TF-M-8018 LED分光系统
TF-M-8018 LED分光系统采用全新的理念设计，测试速度快，是传统分光系统的2~3倍，性能稳定，免维护，软件操作人性化，通俗易懂，采用美国专用的光谱仪，分光更加精确，分选种类数达512BIN，电气设计安全可靠。基于windows操作系统人机交换界面良好。可连接打印机打印测试报告，Excel保存数据，数据导入、导出，利于分析。完全满足光源的光色电各种性能测试、分选。
产品特性
•测试速度快
•强大的内置恒流电源
•先进的快速光谱分析模块
•精确测试大功率LED的光、电、色参数
•设置正向电压、漏电流，光通量、波长、色温、x，y坐标等参数进行大功率LED 的自动分档筛选并自动产生箱号，分拣操作方便
•超高回ping率：可以跟不同型号的LED分光机合ping，单机的回ping率高达95%，不同机台的回ping率达90%
•高效的人机交互界面，人性化简捷操作模式
•支持对各参数的设置和数据的保存
•所有数据报表支持EXCEL导入导出
•所有测试条件符合CIE标准
技术参数
|
基本功能
|
可测试最大200mA/15V以下产品的电气和光学特性 |
|
测试时间 |
单晶：小于35ms六脚三晶：小于90ms
|
|
对应LED类型 |
单晶、双晶、四脚三晶、六脚三晶
|
|
测试项目 |
光参数：
光谱功率分布P（λ）
色坐标（x,y）、（u,v）
色温（TTC）
显示指数（Ra）
主波长（λd）、峰值波长（λP）
色纯度、半波宽(FWHM)
光通量、光照度、光亮度、辐射通量
|
电参数：
极性（POL）
正向电流（If）
反向电流（Ir）
正向电压（Vf）
反向电压（Vr） |
|
电参数范围 |
电流：0-200mA电压：0-15V
|
|
波长测试范围 |
使用美国专业光谱仪，测试范围：200-800nm、350-1050nm(可选)
|
|
分辨率 |
色坐标（x,y）：0.0001
亮度（Iv）：5% of Range
主波长（λd）：0.3nm@(380~780)
峰值波长（λP）：0.3nm@(380~780) |
正向电流（If）：0.003mA
反向电流（Ir）：0.01uA
正向电压（Vf）：0.2mV
反向电压（Vr）：0.2mV
|
|
重复测试精度 |
色坐标（x,y）：0.0005
亮度（Iv）：±2% of Range
主波长（λd）：±0.3nm@(380~780)
峰值波长（λP）±0.3nm@(380~780) |
正向电流（If）：±0.05%ofRange
反向电流（Ir）：±0.01%ofRange
正向电压（Vf）：±0.03%ofRange
反向电压（Vr）：±0.03%ofRange |
|
