海洋光學的T300-RT與 T200-RT 浸入式透射探頭可以跟光譜儀和光源結合，用來測量吸光度以及溶液的透過率。 這些探頭對于生產線的現場在線監控是非常有用的。
工作原理
浸入式透射探頭里，光通過光纖經過一個平凸鏡和一個樣品池傳送到一個扁平的雙面鏡。 光被反射并由透鏡聚焦在讀出光纖上。透過率探頭的優點是它緊湊的光學設計， 使它可以容納在一個外徑為1.4"不銹鋼體或金屬環內。交替使用這些探頭，可以測量來自樣品的透過光與背散光以及產生限制測量動態范圍的內部反射光。該浸入式探頭對很多在線控制和實驗室應用來說都是一個物有所值的選擇。
T300-RT 設計

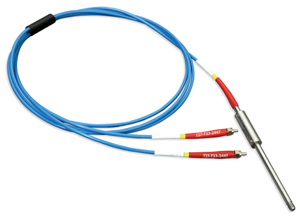

T300-RT-UV-VIS浸入式透射探頭包含兩個直徑為300-µm 抗紫外曝光 光纖--一個照明光纖和一個讀取光纖-- 套入到一個外徑為 1.8"不銹鋼金屬環內，探頭的每側都有裝配了一個SMA 905接頭，一側用來連接光源，另一側連接光譜儀。
TP300探頭
TP300-UV-VIS探頭是一種化學內層為PEEK塑料的透過率探頭，可以安裝一個尖端（RT-PH型），以便能夠在光路上安裝透過膜。光通過一個光纖穿過裝配的膜到達鏡片。 然后再通過膜重定向回到一個接收光纖，將光返回到光譜。 樣品可以在薄膜的任意一面自由流動。TP300-UV-VIS可以通過使用 RTP-2-10 ( 2-10 mm可調)透過率頭用于常規的透射率測定。
T200-RT 設計
T200-RT-VIS-NIR浸入式透射探頭與T300-RT-UV-VIS的光學設計一樣。但是組裝部件中有兩個200-µm VIS-NIR光纖。
過程應用
兩種探頭都可以放入一個標準的1.4"接頭套管，便于安裝到套管或反應器上。光纖探頭用環氧樹脂 處理過，可以耐高溫，對多數溶劑有很好的抗腐蝕作用。
螺旋式探頭帽：選擇您需要的光程長度
單獨提供的可互換的螺旋式探頭帽，RT系列的光程長分別為2 mm, 4 mm, 5 mm or 10 mm，可根據樣品的光密度和和溶液進行相應配置。
型號
| 產品型號 |
說明 |
Price |
| T300-RT-UV-VIS |
浸入式透射探頭使用300 µm UV/SR光纖 (波長范圍200-1100 nm)， 探頭套管直徑 6.35 mm |
|
| T300-RT-VIS-NIR |
浸入式透射探頭使用300 µm VIS-NIR光纖 (波長范圍400-2500 nm)， 探頭套管直徑 6.35 mm |
|
| T200-RT-VIS-NIR |
浸入式透射探頭使用200 µm VIS-NIR光纖 (波長范圍400-2500 nm)， 探頭套管直徑 6.35 mm |
|
| RT-2MM |
光程長為2 mm探頭帽用于 T200-RT and T300-RT 透射探頭 |
|
| RT-5MM |
光程長為5 mm探頭帽用于 T200-RT and T300-RT 透射探頭 |
|
| RT-10MM |
光程長為10 mm探頭帽用于 T200-RT and T300-RT 透射探頭 |
|
技術指標
| 項目 |
規格 |
| 光纖型號 |
T300:直徑 300 µm 的抗紫外曝光或可見光－近紅外光纖; T200:直徑 200 µm的可見光－近紅外光纖 |
| 外直徑: |
6.35 mm |
| 探頭長度: |
127 mm |
| 光纖長度: |
2 米 |
| 長度: |
從探頭開始1.5米 |
| 光學器件: |
熔融石英 |
| 探頭材料: |
不銹鋼, 熔融石英, Epotek 353ND |
| 光程: |
2mm, 4mm, 5mm 或 10 mm |
| 內部材質: |
鋁 |
| 抗壓: |
100 psi |
| 光纖封套的材料: |
PVC 單線圈 |
| 探頭套管: |
不銹鋼 |
| 連接器: |
SMA 905連接器 |
| 工作溫度: |
無套管時可到100度 |
|
